Классификация насосов по назначению и принципу действия
Насосное оборудование для водоснабжения, отопления, дренажа и канализации разделяют по принципу преобразования механической энергии в гидравлическую. Наиболее распространены центробежные агрегаты, в которых рабочее колесо передает энергию потоку за счет центробежной силы. Классификация насосов по назначению также учитывает способ установки, тип рабочей среды и конструкцию проточной части. Вихревые и винтовые модели применяют для специфических условий — малых подач при высоком напоре или вязких жидкостей.
По назначению выделяют насосы для чистой воды, теплоносителя, загрязненных и сточных вод. Принцип действия определяет форму лопаток, зазоры между колесом и корпусом, а также допустимый размер твердых включений. Для систем отопления характерны циркуляционные агрегаты с малым напором и высокой подачей, для водоснабжения — центробежные с большим напором, для дренажа — погружные со свободным проходом частиц. Подобрать насос под конкретную задачу можно через сайт Unipump.
Поверхностные, погружные и циркуляционные насосы
Поверхностный насос устанавливается вне перекачиваемой жидкости, забор воды происходит через всасывающий трубопровод. Такой тип ограничен высотой всасывания — обычно до 8–9 метров водяного столба из-за атмосферного давления. Погружной агрегат размещается непосредственно в среде, что снимает ограничение по глубине забора и уменьшает риск кавитации на входе. Циркуляционные насосы работают в замкнутых контурах отопления или горячего водоснабжения, где давление на входе выше атмосферного, а основная задача — преодоление гидравлического сопротивления труб и теплообменников.
Отличие поверхностного от погружного проявляется также в конструкции двигателя: у погружных моделей он герметизирован и охлаждается перекачиваемой жидкостью. Циркуляционные агрегаты часто имеют мокрый ротор, где электродвигатель изолирован от статора тонкостенной гильзой, а смазка подшипников осуществляется самой водой.
Дренажные и канализационные насосы: особенности проточной части
Дренажные насосы предназначены для откачки загрязненной воды с твердыми включениями определенного размера — обычно от 5 до 35 мм. Проточная часть выполняется с расширенными каналами рабочего колеса и улитки, чтобы исключить заклинивание. Канализационные агрегаты рассчитаны на стоки с волокнистыми и фекальными массами, поэтому рабочие колеса могут быть однолопастными, вихревыми или с режущим механизмом. Свободный проход твердых частиц для бытовых канализационных насосов составляет 40–65 мм.
Принципиальное ограничение — абразивный износ: песок и мелкие камни ускоряют истирание лопаток и корпуса. Поэтому материал проточной части подбирается с учетом состава стоков: для абразивных сред применяют износостойкий чугун, нержавеющую сталь или полимерные покрытия.
Конструкция и материалы основных узлов
Насосный агрегат состоит из гидравлической части, торцевого уплотнения, вала, подшипниковых опор и приводного электродвигателя. Материалы подбираются по коррозионной стойкости, механической прочности и температуре рабочей среды. Для чистой воды используют чугун, нержавеющую сталь марок AISI 304 или AISI 316, а также композитные полимеры. Для теплоносителя до 110 °C применяют латунь, бронзу, чугун с термостойким покрытием.
Гидравлическая часть: рабочее колесо, корпус, направляющий аппарат
Рабочее колесо — основной узел, преобразующий энергию. Его диаметр и форма лопаток определяют напор и подачу. Колесо фиксируется на валу шпонкой или конусной посадкой, материал выбирается по скорости вращения и агрессивности среды. Корпус выполняется литым или штампованным, внутренняя поверхность должна иметь низкую шероховатость для снижения гидравлических потерь. Направляющий аппарат в многоступенчатых насосах выравнивает поток перед входом в следующую ступень.
Торцевое уплотнение и подшипниковые узлы
Торцевое уплотнение предотвращает утечку жидкости по валу. В одинарном исполнении пара трения состоит из твердого кольца (карбид кремния, карбид вольфрама) и мягкого (графит, керамика). Для агрессивных сред и высоких давлений применяют двойное торцевое уплотнение с запирающей жидкостью. Выход из строя уплотнения чаще всего вызван работой без воды, перегревом, абразивными частицами или неправильным монтажом. Подшипники бывают шариковые или скольжения; в насосах с мокрым ротором подшипники смазываются перекачиваемой жидкостью.

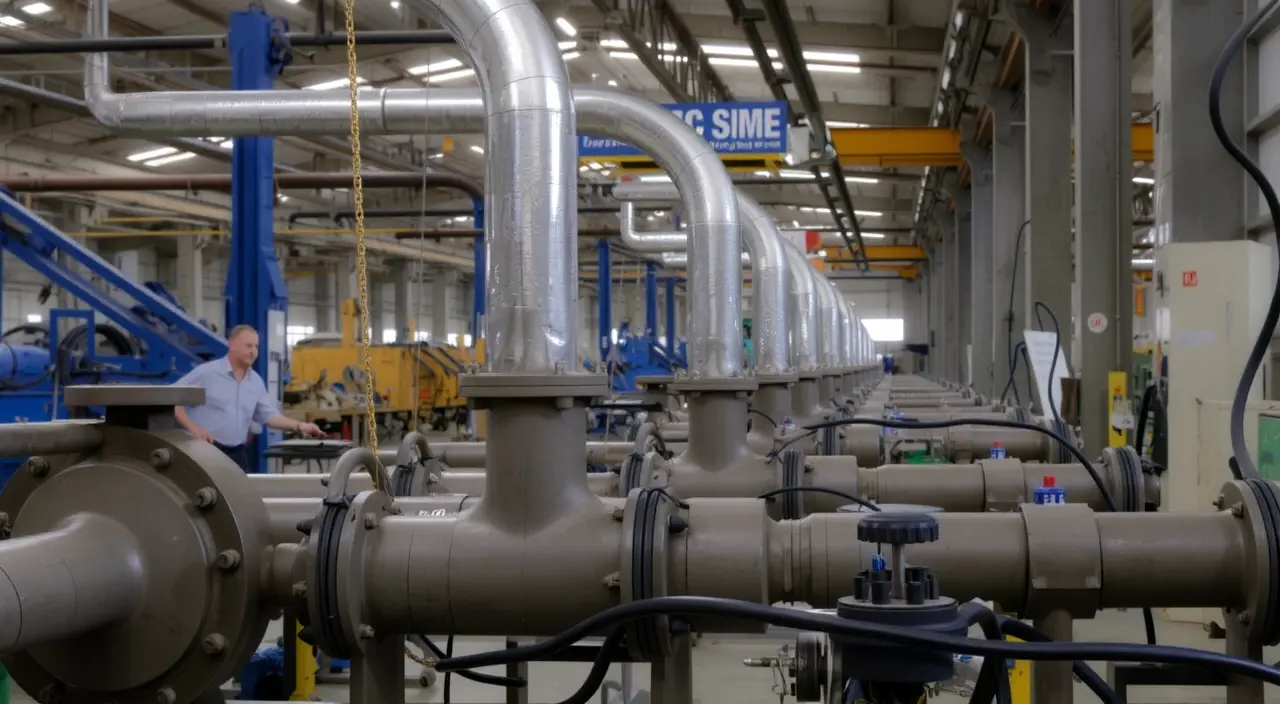

Технологический процесс изготовления насосного оборудования
Производство включает литье корпусных деталей, механическую обработку, балансировку вращающихся узлов, сборку и испытания. Литье выполняется в песчаные или металлические формы, после чего отливки проходят дробеструйную очистку и контроль геометрии. Точность механической обработки посадочных мест под подшипники и уплотнение составляет сотые доли миллиметра.
Литье, механическая обработка и балансировка
Механическая обработка выполняется на токарных и фрезерных станках с ЧПУ, что обеспечивает повторяемость размеров от партии к партии. После обработки рабочее колесо подвергается динамической балансировке — допустимый остаточный дисбаланс для насосов с частотой вращения 2900 об/мин обычно не превышает 2,5 г·мм/кг. Балансировка снижает вибрацию и шум, увеличивает ресурс подшипников.
Сборка, обкатка и гидравлические испытания
Сборка выполняется в последовательности: вал, рабочее колесо, уплотнение, корпус, электродвигатель. После сборки каждый насос проходит обкатку без нагрузки для проверки механической части, затем гидравлические испытания на стенде. Проверяются напорная характеристика, подача, потребляемая мощность, герметичность корпуса и торцевого уплотнения при номинальном давлении. Результаты сравниваются с паспортными допусками — отклонение по напору обычно не должно превышать ±5%.
Рабочие параметры и подбор насоса
Подбор насосного агрегата ведется по рабочей точке — пересечению кривой напора с характеристикой системы. Основные параметры: напор (в метрах водяного столба), подача (в кубических метрах в час или литрах в минуту), потребляемая мощность (кВт), частота вращения (об/мин), кавитационный запас NPSH (метры).
Напор, подача, потребляемая мощность и рабочая характеристика
Рабочая характеристика — график зависимости напора от подачи при постоянной частоте вращения. С ростом подачи напор центробежного насоса снижается. Максимальный КПД достигается в узком диапазоне подач, поэтому подбор по рабочей точке позволяет избежать перегрузки двигателя. Потребляемая мощность растет с увеличением подачи, поэтому для защиты двигателя устанавливают реле тока или частотный преобразователь.
Кавитационный запас и допустимые условия эксплуатации
Кавитационный запас (NPSH) показывает минимальное давление на входе в насос, при котором жидкость не вскипает в зоне низкого давления у лопаток. Для типовых бытовых насосов NPSHr составляет 2–4 метра. Если фактический кавитационный запас системы меньше требуемого, возникает кавитация: пузырьки пара схлопываются на поверхности рабочего колеса, вызывая точечную эрозию, шум и падение напора. Предотвращение кавитации требует правильного выбора высоты всасывания, диаметра трубопровода и температуры жидкости — с повышением температуры давление насыщенных паров растет, и NPSHr увеличивается.
Эксплуатационные риски и ограничения для разных сред
Каждая рабочая среда предъявляет специфические требования к защите насоса. Игнорирование ограничений приводит к преждевременному износу торцевого уплотнения, разрушению подшипников или заклиниванию рабочего колеса.
Отопление и горячая вода: температура, давление, защита от сухого хода
В системах отопления насос перекачивает воду с температурой до 95–110 °C при давлении до 6–10 бар. Подшипники и уплотнение должны быть рассчитаны на такой тепловой режим. Обязательна защита от сухого хода — работа без жидкости быстро разрушает торцевое уплотнение и оплавляет подшипники скольжения. Для этого применяют датчики протока, реле давления или поплавковые выключатели. При использовании антифризов проверяйте совместимость материалов уплотнений: этиленгликолевые смеси агрессивны к некоторым эластомерам.
Дренаж и канализация: абразивные частицы, засорение, перекачка стоков
Дренажные и канализационные насосы работают с жидкостями, содержащими песок, волокна, органические остатки. Абразивные частицы ускоряют износ крыльчатки и улитки, поэтому допустимый размер твердых включений указывается в технической документации. Засорение возникает при попадании предметов, превышающих свободный проход, или скоплении волокон на кромках лопаток. Для снижения риска применяют вихревые колеса с увеличенным зазором или режущие механизмы. Перекачка стоков с химическими примесями требует проверки стойкости уплотнений и корпуса к конкретным веществам — например, кислотные стоки разрушают чугун, но нейтральны к нержавеющей стали AISI 316.
