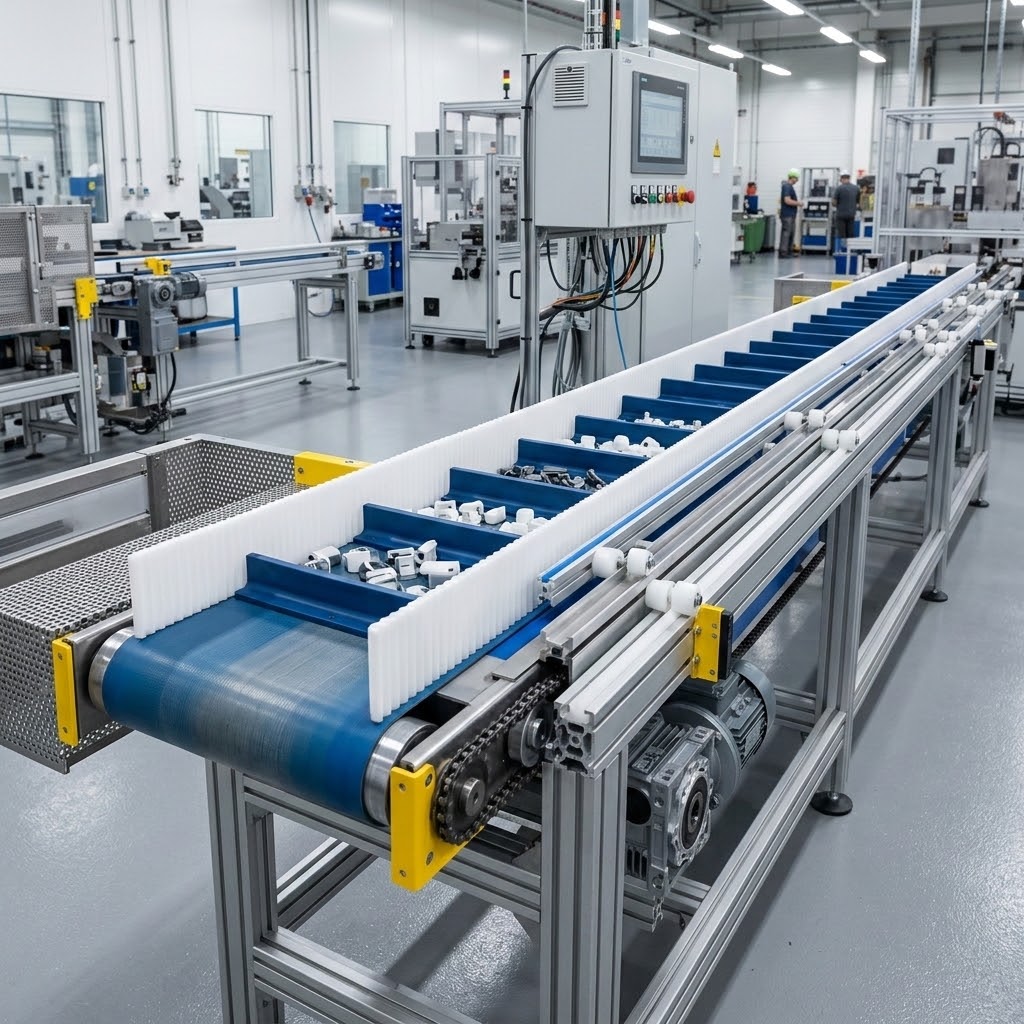

Виды гофробортов по материалу и их влияние на износ конвейерной ленты
Гофроборты выполняют функцию уплотнения и направления материалов на ленте, их материал определяет контактные силы и степень абразивного воздействия на кромку. Резиновый гофроборт С перегородками снижает износ кромки конвейерной ленты за счёт упругой деформации и распределения контактного давления; типичная твердость резины для таких элементов находится в диапазоне Shore A 60–80, что обеспечивает сочетание эластичности и стойкости к срезу. Поролоновые уплотнители в стыках — как уменьшается просыпание мелких фракций: пористая структура с плотностью 20–60 кг/м³ допускает контролируемую компрессию 10–20% при установке, что уменьшает зазоры без чрезмерного прижатия к ленте.
Резиновые гофроборты — механизм снижения износа кромки ленты
Резиновый гофроборт распределяет локальные контактные нагрузки вдоль кромки ленты, снижая концентрацию напряжений, возникающих при контакте с абразивными материалами. За счёт упругой амортизации вибраций уменьшается микротрение, что сокращает механическое истирание. При выборе учитывают динамическую прочность, устойчивость к озону и температурный диапазон эксплуатации (типично −20…+80 °C для каучуков общепромышленного класса).
Поролоновые уплотнители в стыках — как уменьшается просыпание мелких фракций
Поролоновые уплотнители заполняют микрозазоры между модульными профилями и лентой, создавая барьер для пыли и мелкого зерна. Их пористость и способность к упругой деформации обеспечивают герметизацию при невысоком контактном давлении, при этом излишняя компрессия ускоряет разрушение поролона и повышает сопротивление сдвигу. Расположение уплотнителя вдоль стыка должно обеспечивать равномерное давление и возможность замены без демонтажа всей направляющей секции.
Конструкции перегородок для сыпучих материалов и принципы разделения потоков
Перегородки разделяют потоки по фракциям, направляют материал и ограничивают поперечные перетоки. Отличия в геометрии и материале определяют эффективность разделения и сопротивляемость абразивному износу.
Пластиковые перегородки — отделение потоков различных сыпучих материалов и устойчивость к абразии
Пластиковая перегородка отделяет потоки различных сыпучих материалов за счёт жёсткости и гладкой поверхности, уменьшающей прилипания и накопления. При выборе полимеров учитывают коэффициент трения, температуру обработки и стойкость к истиранию; например, модифицированные полиолефины и UHMW-полимеры обладают низким коэффициентом трения и износостойкостью, пригодной для контакта с абразивными фракциями.
Наклонные перегородки — предотвращение смешения разнофракционных партий за счёт геометрии
Наклонная перегородка предотвращает смешение разнофракционных партий за счёт изменения траектории потока и снижения поперечной компоненты скорости частиц. Угол наклона и длина перегородки задают критический режим разделения: более пологие профили обеспечивают плавное разделение при больших объёмах, крутые — компактное отделение при ограниченном пространстве.
Типы направляющих и их влияние на траекторию изделий и стабильность ленты
Направляющие корректируют положение изделий и поддерживают стабильность ленты. Выбор конструкции зависит от типа продукции, массы, скорости конвейера и требований к точности позиционирования.
Алюминиевые направляющие — корректировка траектории движения мелких изделий и точность позиционирования
Алюминиевая направляющая корректирует траекторию движения мелких изделий благодаря жёсткости профиля и минимальной деформации при нагрузке. Алюминиевые сплавы (например, 6061-T6) обеспечивают сочетание прочности и лёгкости; для точного позиционирования допускаются зазоры порядка 1–3 мм между направляющей и изделием, что уменьшает боковые колебания при скоростях до нескольких метров в секунду.
Направляющие с роликовыми опорами — снижение бокового смещения ленты под нагрузкой
Направляющая с роликовыми опорами снижает боковое смещение ленты под нагрузкой за счёт уменьшения трения бокового контакта и распределения боковых сил по роликам диаметром 25–50 мм. Роликовая опора переводит скользящий контакт в качение, что уменьшает поперечную деформацию ленты и снижает усилия на привод при высоких удельных нагрузках.
Модульные профили в приёмной зоне: эксплуатация и обслуживание
Модульные профили обеспечивают адаптацию приёмной зоны под разные режимы работы и упрощают сервисные операции. Модульность влияет на время простоя и стоимость обслуживания.
Модульный профиль — как конструкция облегчает ремонт и замену участков приёмной зоны
Модульный профиль облегчает ремонт и замену в приёмной зоне конвейера благодаря стандартным соединениям и возможность демонтажа отдельных секций. Замена модуля занимает меньше времени по сравнению с ремонтами цельной рамы, поскольку устранение дефекта сводится к замене одного элемента вместо разборки всего набора профилей.
Взаимодействие модулей с уплотнителями и направляющими — влияние на время простоя и удобство обслуживания
Совместимость модулей с поролоновыми уплотнителями и направляющими определяет частоту технического обслуживания. Простейшие соединения с быстрыми фиксирующими элементами сокращают время простоя, тогда как сложные стыки требуют более длительной наладки при замене уплотнений и регулировке направляющих.
Крепёжные элементы и фиксация гофробортов на раме
Крепёж обеспечивает стабильное положение гофроборта, герметичность стыков и распределение механических нагрузок. От схемы фиксации зависит долговечность уплотнений и равномерность износа.
Угловые крепёжные элементы — фиксация положения гофроборта и распределение нагрузок
Угловой крепёжной элемент фиксирует положение гофроборта на раме, передавая усилия распределённо и предотвращая смещение при динамических нагрузках. Правильное проектирование угловых соединений уменьшает концентрацию напряжений в местах крепления и обеспечивает равномерное прижатие уплотнителя к ленте.
Расположение точек крепления и последствия для герметичности стыков и износа
Расположение точек крепления определяет компенсацию деформаций и контролирует зазоры вдоль стыка. Слишком редкие точки крепления повышают риск локальной щели и просыпания, избыточная концентрация крепёжных болтов приводит к избыточному сдавливанию уплотнителя и ускоренному его износу. Практически применяют шаг крепления в диапазоне 150–300 мм в зависимости от массы гофроборта и характера нагрузки.
Комплексная защита от просыпания и смешения фракций
Комплексная защита комбинирует материалы уплотнений, геометрию перегородок и способы крепления для минимизации просыпания и перехода частиц между потоками.
Роль поролоновых уплотнителей вдоль стыков профилей в уменьшении просыпания мелких фракций
Поролоновый уплотнитель уменьшает просыпание мелких фракций вдоль стыков профилей за счёт заполнения микрозазоров и создания гибкого барьера. При правильной толщине и компрессии уплотнитель сохраняет уплотняющие свойства в течение нескольких тысяч циклов сдвига, тогда как неподходящий материал быстро разрушается под действием абразива.
Комбинация наклонных перегородок и уплотнений для предотвращения переконтаминации партий
Комбинация наклонных перегородок и уплотнений снижает риск переконтаминации партий: геометрия перегородки направляет поток, а уплотнения препятствуют просыпанию вдоль стыков. Проектирование такой системы включает выбор угла наклона, длины перегородки и характеристик уплотнителя с учётом фракционного состава материалов и допустимых потерь при пропуске.
